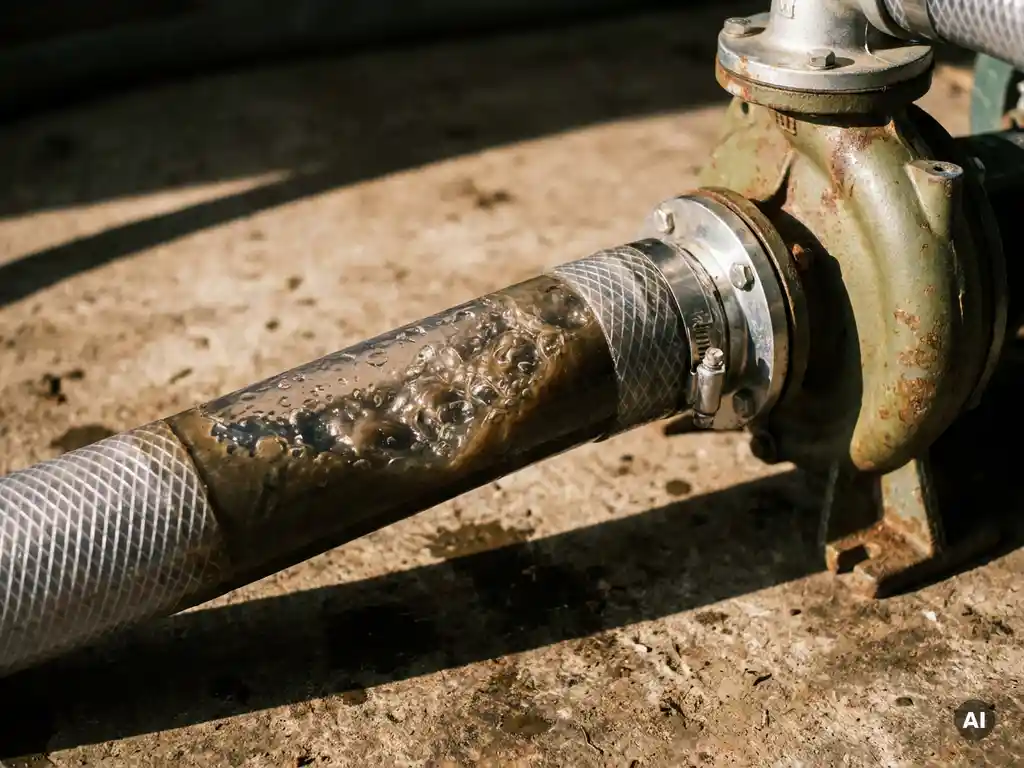

Luftblasen in der Saugleitung entstehen fast immer durch ungewollten Lufteintrag, der das Druckgefälle im Saugsystem stört. Die häufigsten Ursachen sind undichte Verbindungen, zu hohe Saughöhen und ein zu zähes oder faserhaltiges Medium, das den Ansaugvorgang erschwert. Wer die genauen Eintrittspunkte kennt, kann gezielt gegensteuern und teure Folgeschäden an der Pumpe vermeiden.
Wie gelangt Luft überhaupt in eine Saugleitung?
Luft gelangt in eine Saugleitung, wenn der Unterdruck im System so groß wird, dass Umgebungsluft an undichten Stellen eingesaugt wird, oder wenn gelöste Gase aus dem Medium selbst freigesetzt werden. Jede Verbindung, jeder Flansch und jede Dichtung ist ein potenzieller Eintrittspunkt, sobald der Saugdruck einen kritischen Wert unterschreitet.
Bei Güllepumpen und Exzenterschneckenpumpen in der Landwirtschaft kommt ein weiterer Faktor hinzu: Das geförderte Medium enthält von Natur aus Gase, etwa Methan oder Kohlendioxid, die bei sinkendem Druck aus der Flüssigkeit entweichen. Diese Gasblasen verhalten sich im Saugsystem genauso wie eingesaugte Außenluft und stören den Förderfluss erheblich.
Auch eine zu hohe Saughöhe begünstigt den Lufteinbruch. Je länger und enger die Saugleitung, desto größer der Druckabfall entlang der Rohrwand. Wenn der Druck an irgendeinem Punkt unter den Dampfdruck des Mediums fällt, bilden sich Blasen direkt im Flüssigkeitsstrom, ohne dass überhaupt Luft von außen eintreten muss.
Welche undichten Stellen verursachen Lufteinbrüche am häufigsten?
Die häufigsten Eintrittspunkte für Luft in eine Saugleitung sind Flanschverbindungen mit verschlissenen oder falsch montierten Dichtungen, Schraubanschlüsse mit unzureichend abgedichtetem Gewinde sowie Risse oder Porosität im Leitungsmaterial selbst. Auch Absperrventile und Rückschlagventile, die nicht vollständig schließen, lassen Luft einziehen.
In der Praxis zeigen sich Undichtigkeiten oft an Stellen, die mechanischer Belastung ausgesetzt sind: Übergänge zwischen starren Rohren und flexiblen Schläuchen, Bereiche mit Vibrationen durch die laufende Pumpe oder Verbindungen, die bei Reinigungsarbeiten regelmäßig gelöst und wieder montiert werden. Gerade bei Güllesaugleitungen, die saisonal ab- und aufgebaut werden, nutzen sich Dichtungen schneller ab als bei dauerhaft installierten Anlagen.
Gewinde, die mit Hanf oder PTFE-Band abgedichtet sind, können bei Temperaturschwankungen undicht werden, wenn das Dichtmaterial schrumpft oder ausgewaschen wird. Ein einfacher Test: Die Saugleitung unter Betriebsdruck mit Seifenwasser einpinseln. Aufsteigende Blasen zeigen die undichte Stelle sofort an.
Warum entsteht Kavitation in der Saugleitung?
Kavitation in der Saugleitung entsteht, wenn der lokale Druck im strömenden Medium unter den Dampfdruck der Flüssigkeit fällt. Dabei verdampft die Flüssigkeit punktuell und bildet Dampfblasen, die sich kurz darauf schlagartig wieder zusammenziehen, wenn sie in einen Bereich mit höherem Druck gelangen. Dieser Vorgang erzeugt Druckstöße, die das System mechanisch belasten.
Bei Luftblasen in der Saugleitung und Kavitation handelt es sich um verwandte, aber unterschiedliche Phänomene. Luftblasen kommen von außen oder aus dem Medium selbst, Kavitationsblasen entstehen durch physikalische Druckveränderungen innerhalb der Flüssigkeit. In der Praxis treten beide oft gleichzeitig auf, weil eine schlecht ausgelegte Saugleitung sowohl Luft einzieht als auch Kavitationsbedingungen erzeugt.
Zu lange Saugleitungen, zu kleine Rohrdurchmesser, stark viskose Medien wie Gülle mit hohem Trockensubstanzgehalt und zu hohe Pumpendrehzahlen sind die typischen Auslöser von Kavitation. Auch ein verstopftes Einlaufsieb erhöht den Strömungswiderstand so stark, dass der Druck vor der Pumpe kritisch abfällt.
Welchen Schaden richten Luftblasen in der Pumpe an?
Luftblasen in der Pumpe führen zu unregelmäßigem Förderfluss, Druckabfall und im schlimmsten Fall zum vollständigen Abreißen des Flüssigkeitsstroms. Bei Exzenterschneckenpumpen ist Trockenlauf die unmittelbare Folge, wenn zu viel Luft im System ist, und Trockenlauf zerstört den Stator innerhalb weniger Minuten irreversibel.
Kavitationsbedingte Druckstöße greifen Metall- und Gummibauteile an. Der Rotor einer Exzenterschneckenpumpe, die unter Kavitation läuft, zeigt typische Erosionsspuren an der Oberfläche. Der Stator verliert seine elastischen Eigenschaften schneller, weil die mechanische Belastung die Materialmüdigkeit beschleunigt. Lager und Wellendichtungen leiden ebenfalls, weil die Druckstöße Vibrationen erzeugen, die über die Welle übertragen werden.
Abgesehen vom direkten Bauteilschaden sinkt die Förderleistung messbar. Wer feststellt, dass die Pumpe zwar läuft, aber deutlich weniger fördert als gewohnt, und dabei ein unregelmäßiges Geräusch oder Rattern hört, sollte die Saugleitung als erste Fehlerquelle prüfen.
Wie lassen sich Luftblasen in der Saugleitung beheben?
Luftblasen in der Saugleitung lassen sich beheben, indem man systematisch alle Verbindungen auf Dichtheit prüft, die Saughöhe reduziert, den Rohrdurchmesser anpasst und sicherstellt, dass das Einlaufsieb frei von Verstopfungen ist. Bei gasenthaltenden Medien kann ein Entlüftungsventil am höchsten Punkt der Saugleitung helfen.
Die Prüfreihenfolge sollte von der Pumpe zur Einlaufseite gehen. Zuerst alle Flansche und Schraubverbindungen nachziehen und die Dichtungen sichtprüfen. Dann die Leitungsführung kontrollieren: Saugleitungen sollten möglichst kurz, gerade und mit gleichmäßigem Gefälle zur Pumpe verlegt sein, ohne Hochpunkte, an denen sich Luft sammeln kann.
Wenn die Saughöhe konstruktiv bedingt zu groß ist, hilft manchmal eine Vorfülleinrichtung oder das Absenken der Pumpe näher an das Medium. Bei sehr zäher Gülle mit hohem Feststoffanteil lohnt es sich, die Pumpendrehzahl zu reduzieren und den Einlaufquerschnitt zu vergrößern, damit der Unterdruck vor der Pumpe nicht zu stark ansteigt.
Wann sollte ein Fachbetrieb hinzugezogen werden?
Ein Fachbetrieb sollte hinzugezogen werden, wenn die Luftblasen trotz Abdichtung aller sichtbaren Verbindungen und korrekter Leitungsführung weiterhin auftreten, wenn Kavitationsschäden an Rotor oder Stator erkennbar sind oder wenn die Förderleistung dauerhaft unter dem Sollwert liegt, ohne erkennbare mechanische Ursache.
Wiederkehrende Luftprobleme, die sich nicht mit einfachen Mitteln beheben lassen, deuten oft auf eine grundlegende Auslegungsschwäche hin: Die Pumpe ist für das Medium oder die Einbausituation nicht optimal dimensioniert. In solchen Fällen braucht es eine Analyse der gesamten Saugseite, einschließlich Rohrdurchmesser, Saughöhe, Mediumviskosität und Betriebspunkt der Pumpe.
Auch wenn Dichtungen und Verschleißteile nach kurzer Betriebszeit wieder defekt sind, lohnt eine fachkundige Ursachenanalyse. Wer immer wieder dieselben Teile tauscht, ohne die Ursache zu kennen, zahlt langfristig mehr als nötig.
Wie die B-Serie Saugpumpe von APT bei Luftproblemen in der Saugleitung helfen kann
Wenn Luftblasen in der Saugleitung auf eine Pumpe treffen, die konstruktiv nicht dafür ausgelegt ist, eskalieren selbst kleine Probleme schnell zu kostspieligen Ausfällen. Die B-Serie Saugpumpe von APT Allgäuer Pumpen Technik wurde speziell für den Einsatz mit anspruchsvollen Medien wie Gülle und Gärresten entwickelt und bringt konstruktive Merkmale mit, die das Risiko luftbedingter Schäden deutlich reduzieren:
- Robuste Bauweise mit hochwertigen Materialien, die Druckschwankungen und kurze Luftphasen besser tolerieren als Standardpumpen
- Großzügige Wartungsöffnungen, die eine schnelle Sichtprüfung und den Wechsel von Stator, Rotor und Dichtungen ohne großen Zeitaufwand ermöglichen
- Lebensdauergeschmierte Nadellager und hochwertige Kugellagersysteme, die Vibrationen durch Kavitation besser abpuffern
- Modulare Bauweise, die eine standortgerechte Anpassung der Saugseite erleichtert
- Langjährige Erfahrung mit Biogas- und Landtechnik-Anwendungen, die in die Auslegungsempfehlungen für jeden Einsatzfall einfließt
Wenn Sie unsicher sind, ob Ihre aktuelle Pumpe für Ihr Medium und Ihre Einbausituation richtig dimensioniert ist, oder wenn Sie wiederholt Luftprobleme in der Saugleitung haben, sprechen Sie direkt mit den Spezialisten von APT. Über die Kontaktseite erreichen Sie das Team für eine individuelle Beratung.
