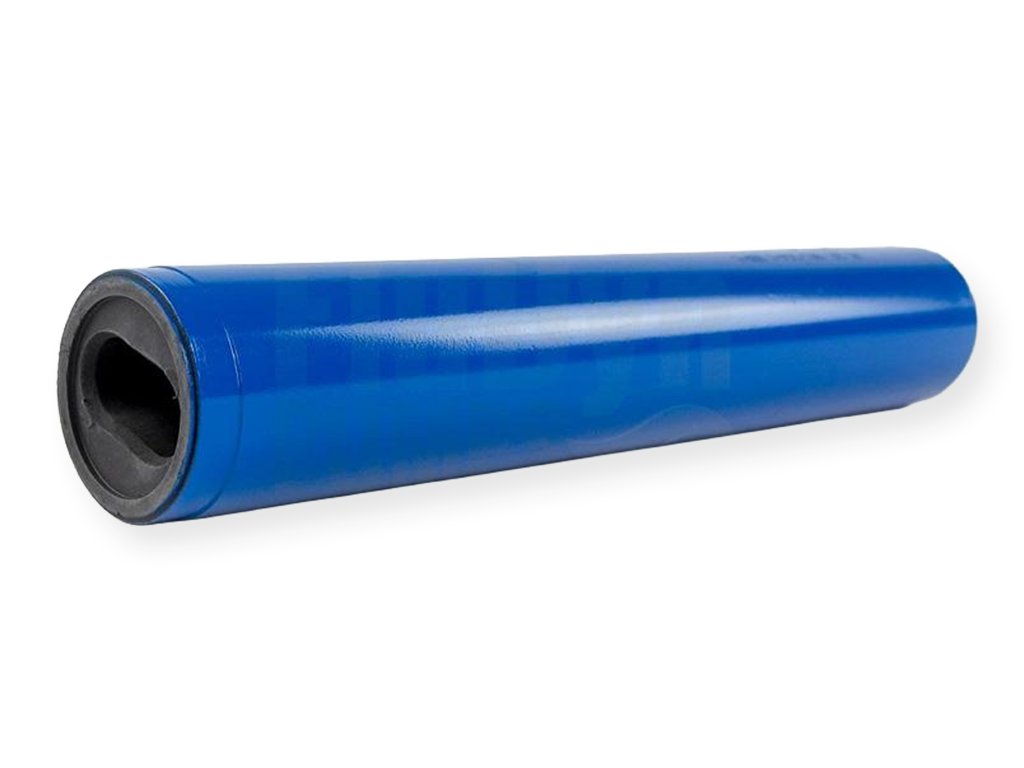

Einen verschlissenen Stator erkennt man zuverlässig an sinkender Förderleistung, erhöhtem Energieverbrauch und ungewöhnlichen Geräuschen der Pumpe. Diese Anzeichen treten oft schleichend auf, weshalb viele Betreiber den Verschleiß erst bemerken, wenn er bereits weit fortgeschritten ist. Der folgende Artikel beantwortet die wichtigsten Fragen rund um Statorverschleiß bei Exzenterschneckenpumpen.
Welche Symptome zeigt eine Pumpe mit verschlissenem Stator?
Eine Pumpe mit verschlissenem Stator zeigt vor allem einen spürbaren Rückgang der Förderleistung bei gleichbleibendem oder sogar steigendem Energieverbrauch. Der Rotor dreht sich weiter, aber die Abdichtung zwischen Rotor und Stator nimmt ab, sodass das Medium zunehmend intern zurückfließt, statt gefördert zu werden.
Konkret äußert sich das in folgenden Anzeichen:
- Die Pumpe braucht deutlich länger, um dasselbe Volumen zu fördern
- Der Motor läuft unter höherer Last, ohne dass sich die Fördermenge verbessert
- Die Pumpe zieht schlechter an, besonders bei dickflüssigen Medien wie Gülle oder Gärsubstrat
- Ungewöhnliche Geräusche wie Quietschen oder Rattern, die auf ungleichmäßigen Kontakt zwischen Rotor und Stator hinweisen
- Sichtbare Rückstände oder Leckagen im Bereich der Pumpengehäusedichtungen
Gerade bei einer Güllepumpe oder Biogaspumpe fällt der Leistungsverlust im Tagesgeschäft oft nicht sofort auf, weil er sich über Wochen hinzieht. Wer regelmäßig die Fördermenge pro Zeiteinheit notiert, erkennt negative Trends früh genug, um rechtzeitig zu handeln.
Wie schnell schreitet der Statorverschleiß fort?
Wie schnell ein Stator verschleißt, hängt stark vom geförderten Medium, der Betriebstemperatur und der Drehzahl der Pumpe ab. Unter normalen Betriebsbedingungen in der Landwirtschaft, also beim Fördern von Gülle mit gelegentlichem Feststoffanteil, ist ein gleichmäßiger, langsamer Verschleiß über mehrere Betriebssaisons typisch.
Beschleunigt wird der Verschleiß durch:
- Abrasive Feststoffe im Medium (Sand, Steine, Stroh)
- Trockenlauf, auch nur für kurze Zeit
- Zu hohe Drehzahlen über längere Betriebsphasen
- Chemisch aggressive Substanzen, die das Elastomer des Stators angreifen
Ein einmaliger Trockenlauf kann den Stator innerhalb von Minuten irreparabel schädigen, weil die notwendige Schmierung durch das Medium fehlt und die Reibungswärme das Elastomer zerstört. In der Biogasanlage, wo Pumpen oft rund um die Uhr laufen, summieren sich Belastungen schneller als im saisonalen Betrieb auf dem Hof.
Wie misst man den Verschleiß eines Stators konkret?
Den Verschleiß eines Stators misst man am direktesten über einen Fördermengentest: Die tatsächlich geförderte Menge pro Minute wird mit dem Sollwert aus der Pumpenkennlinie verglichen. Liegt die gemessene Fördermenge mehr als 10 bis 15 Prozent unter dem Nennwert bei gleicher Drehzahl, ist der Statorverschleiß bereits betriebsrelevant.
Zusätzlich gibt es zwei praktische Methoden für die Sichtprüfung:
Visuelle Inspektion nach dem Ausbau
Nach dem Ausbau des Rotors lässt sich der Stator direkt begutachten. Riefen, Auswaschungen, Risse im Elastomer oder eine sichtbar aufgeweitete Innenkontur sind eindeutige Zeichen für fortgeschrittenen Verschleiß. Auch eine ungleichmäßige Abnutzung entlang der Längsachse weist auf Fehlbelastungen hin.
Drucktest unter Betriebsbedingungen
Wer die Pumpe nicht ausbauen möchte, kann einen einfachen Drucktest durchführen: Die Druckseite wird abgesperrt und die Pumpe kurz gestartet. Ein verschlissener Stator baut den Druck deutlich langsamer auf oder erreicht den Nenndruck gar nicht mehr. Dieser Test gibt einen schnellen Hinweis, ohne dass die Anlage vollständig stillgelegt werden muss.
Was verwechseln Landwirte häufig mit Statorverschleiß?
Leistungsverlust bei einer Exzenterschneckenpumpe wird häufig vorschnell dem Stator zugeschrieben, obwohl andere Ursachen dieselben Symptome erzeugen können. Bevor man den Stator wechselt, lohnt sich eine systematische Ursachensuche.
Häufig verwechselte Ursachen sind:
- Verschlissener Rotor: Rotor und Stator verschleißen gemeinsam. Ein stark abgetragener Rotor erzeugt denselben Leistungsverlust wie ein verschlissener Stator, ist aber oft günstiger zu ersetzen.
- Defekte oder abgenutzte Kardangelenke, die zu Unwucht und ungleichmäßigem Lauf führen
- Verstopfungen im Einlaufbereich oder in der Druckleitung, die die Fördermenge drosseln
- Falsche Drehzahleinstellung durch eine fehlerhafte Frequenzumrichter-Programmierung
- Verschlissene Wellendichtungen, die Druckverluste verursachen, ohne dass der Stator betroffen ist
Eine sorgfältige Diagnose spart unnötige Kosten. Wer zuerst Rotor, Kardangelenke und Dichtungen prüft, bevor er den Stator ausbaut, trifft in der Regel die wirtschaftlichere Entscheidung.
Wann sollte man einen Stator austauschen statt reparieren?
Ein Stator lässt sich nicht reparieren, er wird ausgetauscht. Das Elastomer ist ein Verschleißteil, das nach einer bestimmten Betriebsdauer oder nach Beschädigungen durch Trockenlauf oder abrasive Medien seine Funktion verliert. Die Frage ist daher nicht, ob, sondern wann der Austausch wirtschaftlich sinnvoll ist.
Ein sofortiger Austausch ist angebracht, wenn:
- Die Fördermenge trotz intakter Zuleitungen und korrekter Drehzahl dauerhaft unter dem Nennwert liegt
- Das Elastomer sichtbar gerissen, ausgehärtet oder ausgewaschen ist
- Trockenlauf stattgefunden hat und die Pumpe danach auffällig geräuschvoll läuft
- Der Drucktest einen deutlich zu niedrigen Aufbaudruck ergibt
Wer den Austausch zu lange hinausschiebt, riskiert Folgeschäden am Rotor und an den Lagerungen, weil die ungleichmäßige Belastung durch einen stark verschlissenen Stator auf andere Bauteile übergeht. Bei zeitkritischen Einsätzen wie der Gülleausbringung im Frühjahr kann ein ungeplanter Ausfall teurer werden als ein vorausschauender Statorwechsel in der Winterpause.
Wie verlängert man die Lebensdauer eines Stators?
Die Lebensdauer eines Stators verlängert man vor allem durch konsequente Vermeidung von Trockenlauf, angepasste Drehzahlen und regelmäßige Sichtprüfungen. Wer diese drei Punkte im Blick behält, kann die Standzeit eines Stators in der Praxis deutlich ausdehnen.
Folgende Maßnahmen haben den größten Einfluss:
- Trockenlaufschutz installieren oder mindestens eine Füllstandsüberwachung am Einlauf einrichten
- Drehzahl an die Viskosität des Mediums anpassen, besonders bei dickflüssigen Substraten in der Biogasanlage
- Pumpe vor dem Abstellen mit Wasser oder einer dünnflüssigen Spülflüssigkeit durchspülen, damit keine abrasiven Rückstände im Stator eintrocknen
- Fremdkörper wie Steine oder Metallteile durch geeignete Vorsiebe vom Einlauf fernhalten
- Stator und Rotor immer gemeinsam tauschen, wenn einer der beiden das Ende seiner Standzeit erreicht hat
Regelmäßige Wartungsintervalle zahlen sich langfristig aus. Wer den Zustand der Pumpe dokumentiert und Fördermengenmessungen als Routine in den Betriebsalltag integriert, erkennt Abweichungen frühzeitig und kann gezielt eingreifen, bevor ein Ausfall droht.
Wie APT beim Statorverschleiß helfen kann
APT Allgäuer Pumpen Technik bietet Landwirten und Biogasanlagenbetreibern konkrete Unterstützung, wenn es um Statorverschleiß und den richtigen Zeitpunkt für einen Statorwechsel geht. Das Sortiment umfasst Statoren, Rotoren, Kardangelenke und weitere Verschleißteile für Pumpen gängiger Hersteller wie Wangen, Netzsch und Vogelsang, sodass kein langer Beschaffungsweg entsteht.
- Passende Ersatzstatoren für eine Vielzahl von Pumpentypen aus dem Lager
- Eigene Exzenterschneckenpumpen wie die B-Serie Saugpumpe, die auf einfache Wartung und lange Standzeiten ausgelegt ist
- Kompetente Beratung bei der Diagnose, wenn unklar ist, ob Stator, Rotor oder ein anderes Bauteil die Ursache für den Leistungsverlust ist
- Schnelle Lieferung, damit Ausfallzeiten im laufenden Betrieb so kurz wie möglich bleiben
Wer unsicher ist, ob der Stator seiner Pumpe bereits ausgetauscht werden sollte, oder wer das passende Ersatzteil sucht, kann direkt Kontakt mit APT aufnehmen und sich unverbindlich beraten lassen.
